TaC Planetary Epi Susceptor
| Nafasi ya Mwanzo: | China |
| Brand Name: | Semixlab |
| Model Idadi: | TPES0001 |
| vyeti: | ISO 9001 |
| Kima cha chini cha Order: | 1pc |
| bei: | Yameundwa |
| Ufungaji Maelezo: | Sanduku la kawaida la kuuza nje |
| Utoaji Time: | 30-45days |
| Malipo Terms: | Ili kujadiliwa |
| Ugavi Uwezo: | 200pcs kwa mwezi |
Maelezo ya Kiufundi

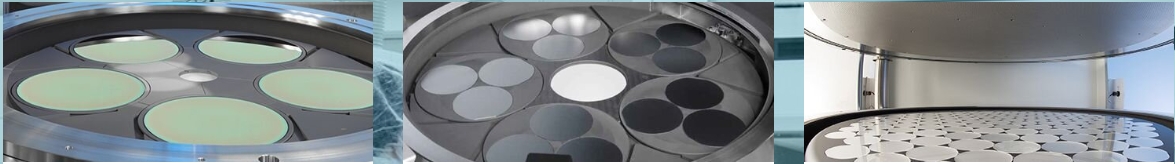

Diski ya sayari ya Aixtron ni sehemu muhimu ya uwekaji wa mvuke wa kemikali ya chuma-hai (MOCVD), ambayo hutumika hasa katika mchakato wa ukuaji wa karatasi za epitaxial za silicon carbudi (SiC). Muundo wake wa msingi unachukua muundo wa mchanganyiko wa nyenzo za usafi wa juu wa grafiti + mipako ya tantalum carbudi (TaC).
Maelezo ya haraka:
1. Majina mengine: diski ya sayari ya Aixtron, kinyesi cha sayari kilichofunikwa na TaC, kihasishi cha SiC Epi cha kinu cha Aixtron
2. Maombi: Kwa carbudi ya silicon ya utendaji wa juu (SiC), gallium nitridi (GaN) na mchakato mwingine wa kizazi cha tatu wa semiconductor epitaxial.
3. Vigezo vya msingi:
Muundo unabaki thabiti katika 2000 ℃ ili kuepuka uchafuzi wa ueneaji wa mipako ya chemba ya majibu.
Ustahimilivu dhidi ya mmomonyoko wa gesi tangulizi kama vile SiH₄ na HCl. Hupunguza kasoro za uso kwenye substrate.
Ubadilishaji joto wa muundo wa kiunzi cha grafiti +TaC unakaribiana na ule wa kaki ya SiC (SiC: 490 W/m·K), kupunguza upotoshaji wa kimiani unaosababishwa na mkazo wa joto.
Ukwaru wa uso wa mipako ya TaC ni < 1μm, ambayo inaweza kuzuia kuanguka kwa chembe ndogo na kuhakikisha ubora wa uso wa safu ya epitaxial (wiani wa kasoro <0.5/cm²).
Muhtasari wa bidhaa
Diski ya sayari ya Aixtron ni sehemu muhimu ya uwekaji wa mvuke wa kemikali ya chuma-hai (MOCVD), ambayo hutumika hasa katika mchakato wa ukuaji wa karatasi za epitaxial za silicon carbudi (SiC). Muundo wake wa msingi unachukua muundo wa mchanganyiko wa nyenzo za usafi wa juu wa grafiti + mipako ya tantalum carbide (TaC):
Sehemu ndogo ya grafiti: hutoa upitishaji bora wa mafuta (~130 W/m·K) na uthabiti wa halijoto ya juu (joto > 2000℃) ili kuhakikisha usambazaji sare wa uga wa mafuta kwenye chemba ya athari.
Mipako ya CARBIDE ya Tantalum: Uso wa grafiti hufunikwa na uwekaji wa mvuke wa kemikali (CVD) au mchakato wa sintered, kwa kawaida 30-100um nene, ili kuunda kizuizi kikubwa cha kemikali.
Muundo huo umeboreshwa kwa halijoto ya juu (1500-1700 ℃), mazingira ya kuoza sana (silane, HCl na gesi zingine) ya ukuaji wa epitaxial ya SiC, kuboresha kwa kiasi kikubwa uthabiti wa mchakato na mavuno ya kaki.
Tantalum carbudi (TaC) na silicon carbudi (SiC) ulinganisho wa utendaji wa mipako
| Nyenzo ya mipako | Mipako ya Tantalum carbudi (TaC). | Mipako ya silicon carbide (SiC). |
| Kiwango cha kuyeyuka | Kiwango myeyuko 3880 ℃ (kikomo cha juu cha joto) | Kiwango myeyuko 2700℃ (rahisi kuoza kwa joto la juu) |
| Mgawo wa upanuzi wa joto | Mgawo wa upanuzi wa joto 6.3×10⁻⁶/K (inayolingana vyema na grafiti) | 4.5×10⁻⁶/K (rahisi kupasuka kwa sababu ya kutolingana kwa mafuta) |
| Upinzani kwa kutu ya mvuke ya silicon | Upinzani bora kwa kutu ya mvuke ya silicon (utendaji wa chini wa TaC na Si) | duni (katika halijoto ya juu SiC humenyuka na Si kuunda awamu ya gesi Si₂C) |
| Hatari ya uchafuzi wa chembe | Hatari ndogo sana ya uchafuzi wa chembe (mipako mnene bila pores) | Juu (mipako inakabiliwa na peeling ya ndani) |
| Maisha | Maisha ya huduma > masaa 5000 (mzunguko uliopanuliwa wa matengenezo zaidi ya 50%) | Kuhusu saa 2000-3000 |
Utangamano wa uzalishaji

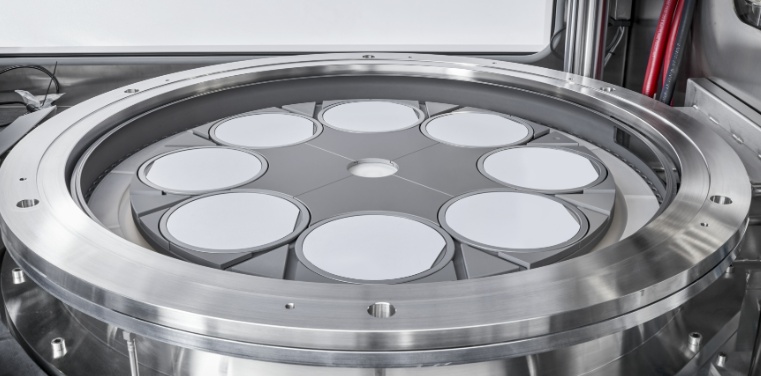

Imeundwa kwa Aixtron G5 WW C na jukwaa la Prophet, inaweza kubeba kaki za inchi 6/8 zenye uwezo wa > kaki 30 kwa kila bechi.
Thamani ya kiufundi na umuhimu wa tasnia
Kishinikizo cha sayari cha grafiti + tantalum carbide kilichofunikwa hutatua tatizo la uzuiaji wa mipako ya jadi ya SiC katika mchakato wa muda mrefu wa joto la juu:
Uboreshaji wa gharama: kupanua mzunguko wa uingizwaji wa bidhaa za matumizi na kupunguza gharama ya epitaxial ya kipande kimoja kwa zaidi ya 20%;
Uboreshaji wa mavuno: kupunguza uchafuzi wa chembe na athari ya doa ya joto, na kukuza mavuno ya karatasi ya epitaxial kuzidi 95%;
Upanuzi wa dirisha la mchakato: inasaidia viwango vya juu vya ukuaji (> 50μm/h) na tabaka nene za epitaxial.
Kadiri uwezo wa kimataifa wa SiC unavyoboreshwa hadi inchi 8, teknolojia hii itakuwa njia muhimu ya kuvuka kizuizi cha uthabiti wa epitaxial.
Specifications
| Tabia za kimwili za mipako ya TaC | |
| Wiani | 14.3 (g/cm³) |
| Utoaji hewa maalum | 0.3 |
| Mgawo wa upanuzi wa joto | 6.3 10-6/K |
| Ugumu (HK) | 2000 HK |
| Upinzani | 1 × 10-5 Ohm * cm |
| Utaratibu wa mafuta | <2500 ℃ |
| Mabadiliko ya ukubwa wa grafiti | -10 ~ -20um |
| Unene wa mipako | ≥20um thamani ya kawaida (35um±10um) |
| Conductivity ya joto | 9-22(W/m·K) |
| Mali ya kimwili ya grafiti ya isostatic | ||
| mali | Unit | mfano Thamani |
| Uzani wa Wingi | g / cm³ | 1.83 |
| Ugumu | HSD | 58 |
| Uhifadhi wa Umeme | μΩ.m | 10 |
| Nguvu ya Flexural | MPA | 47 |
| Nguvu za Nguvu | MPA | 103 |
| Tensile Nguvu | MPA | 31 |
| Modulus ya Vijana | GPa | 11.8 |
| Upanuzi wa Joto(CTE) | 10-6K-1 | 4.6 |
| Conductivity ya joto | W·m-1·K-1 | 130 |
| Ukubwa Wastani wa Nafaka | m | 8-10 |
matumizi
Epitaxy ya kifaa cha silicon carbide
Inafaa kwa ukuaji wa epitaxial wa 4H-SiC homogeneous, ambayo hutumiwa kutengeneza vifaa vya juu vya MOSFET na IGBT zaidi ya 1200V.
Mahitaji ya magari mapya ya nishati, vibadilishaji umeme vya picha, usafiri wa reli na maeneo mengine yameongezeka.
Maendeleo ya semiconductor ya kizazi cha tatu
Inaauni mchakato wa heteroepitaxy wa GaN-on-SiC kwa vifaa vya 5G RF na chip za mawasiliano za mawimbi ya milimita.
Ushindani Faida
Muhtasari wa faida kuu:
Mipako ya TaC ni bora kuliko mipako ya jadi ya SiC katika suala la upinzani wa kutu kwenye joto la juu, kulinganisha mafuta na maisha marefu, hasa yanafaa kwa mazingira ya uboreshaji wa mvuke ya silicon katika ukuaji wa epitaxial wa SiC.
Upinzani wa joto kali:
Muundo unabaki thabiti katika 2000 ℃ ili kuepuka uchafuzi wa ueneaji wa mipako ya chemba ya majibu.
Upinzani wa kemikali:
Ustahimilivu dhidi ya mmomonyoko wa gesi tangulizi kama vile SiH₄ na HCl. Hupunguza kasoro za uso kwenye substrate.
Usawa wa uwanja wa joto:
Ubadilishaji joto wa muundo wa kiunzi cha grafiti +TaC unakaribiana na ule wa kaki ya SiC (SiC: 490 W/m·K), kupunguza upotoshaji wa kimiani unaosababishwa na mkazo wa joto.
Pato la chini la uchafuzi wa mazingira:
Ukwaru wa uso wa mipako ya TaC ni < 1μm, ambayo inaweza kuzuia kuanguka kwa chembe ndogo na kuhakikisha ubora wa uso wa safu ya epitaxial (wiani wa kasoro <0.5/cm²).
