Pete za Ukingo kwa Vichocheo vya Plasma

Kama umewahi kurekebisha kifaa cha kung'oa plasma kwa ajili ya usawa wa kingo hadi katikati, unajua kwamba ukingo wa wafer ndipo mambo yanapopata ugumu. Msongamano wa plasma huelekea kuinama au kuinuka karibu na pembezoni, mkunjo wa ala hubadilika, na ioni huanza kugonga ukuta wa chumba badala ya wafer. Hapo ndipo pete ya ukingo inapoingia - sio tu kifaa cha kugawa nafasi cha mitambo; ni sehemu hai ya mazingira ya umeme na kemikali.

Katika Semixlab, tunatengeneza pete za pembeni kutoka kwa familia tatu za nyenzo: silicon yenye usafi wa hali ya juu, kabidi ya silicon ngumu iliyokolea kikamilifu, na grafiti yenye mipako ya CVD SiC. Kila aina ina sehemu yake tamu, lakini zote zina lengo moja - kuweka plasma ikiwa imefungiwa, chembe zikiwa chini, na kiwango cha etch kiwe sawa katika uso mzima wa wafer. Pete zetu hutumika katika mantiki, kumbukumbu, vifaa vya umeme, MEMS, semiconductors zenye mchanganyiko, na hata mistari ya hali ya juu ya ufungashaji.

Kwa Nini Pete ya Ukingo Inastahili Kuzingatiwa Zaidi

Katika chumba cha kawaida cha plasma, wafer hukaa kwenye chuchu ya umeme, na pete ya ukingo huizunguka. Wakati wa kung'oa, ioni huharakishwa kuelekea wafer - lakini ukingoni, uwanja wa umeme unaweza kupotoka, na kusababisha usambazaji wa pembe ya ioni kuhama. Bila pete iliyoundwa vizuri, utaona:

● Kuchora kwa kasi karibu na ukingo (au polepole zaidi, kulingana na kemia)

● Vipimo muhimu visivyo na umbo moja kwenye sehemu ya juu ya die

● Chembe zaidi zikitoka kwenye nyuso zisizolindwa za chumba

● Kuteleza kwenye kizuizi cha chumba, ambacho huharibu mtandao wako unaolingana

Pete nzuri ya ukingo hupunguza yote hayo. Inaunda mpaka wa plasma, inalinda chuck na mjengo wa chini kutokana na mlipuko wa ioni, na hukusaidia kupata matokeo sawa kutoka kwa wafer #1 hadi wafer #1000.

Kinachotofautisha Pete Zetu za Ukingo

Hatufanyi tu mashine ya pete na kuisafirisha. Tunafikiria jinsi inavyofanya kazi chini ya hali halisi ya uzalishaji - plasma yenye msongamano mkubwa, gesi zinazobadilika (SF₆, C₄F₈, Cl₂, BCl₃), na mizunguko ya joto ambayo inaweza kubadilika kutoka halijoto ya kawaida hadi digrii mia kadhaa kwa sekunde.

● Usafi wa nyenzo – Silikoni yetu ni > 99.999% (5N), na daraja zetu za SiC zinadhibitiwa sawa. Viwango vya metali ndogo huwekwa chini ya 1 ppm, ili usipate uchafuzi usiotarajiwa kwenye tabaka zenye unyeti mkubwa.

● Upinzani wa Plasma - Sehemu zenye SiC Mango na CVD zilizofunikwa hustahimili kwa urahisi mapishi makali yanayotegemea florini na klorini, huku viwango vya mmomonyoko ambavyo kwa kawaida huwa chini ya kiwango cha quartz au alumina.

● Usahihi wa vipimo - Tunashikilia uvumilivu wa ± 0.02 mm kwenye kipenyo na unene, huku unene wake ukiwa tambarare zaidi ya µm 10 kwenye pete. Hiyo inahakikisha inafaa vizuri katika vyumba vya Lam, TEL, au AMAT bila njia za kuvuja gesi.

● Umaliziaji wa uso – Baada ya uchakataji, tunang'arisha nyuso hadi ziwe kama kioo (Ra < 0.4 µm) ili kupunguza eneo la kushikamana na kumwaga chembe.

● Upinzani wa mshtuko wa joto - SiC imara na grafiti iliyofunikwa hushughulikia njia za joto za haraka bila kupasuka, shukrani kwa CTE inayolingana na uimara wa juu wa kuvunjika.

Chaguo Tatu za Nyenzo - Ni Lipi Linalofaa Mchakato Wako?

Zote tatu zinapatikana katika kipenyo maalum, unene, na wasifu wa ndani/nje - tutumie mchoro wako.

Ambapo Utapata Pete Zetu Katika Fab

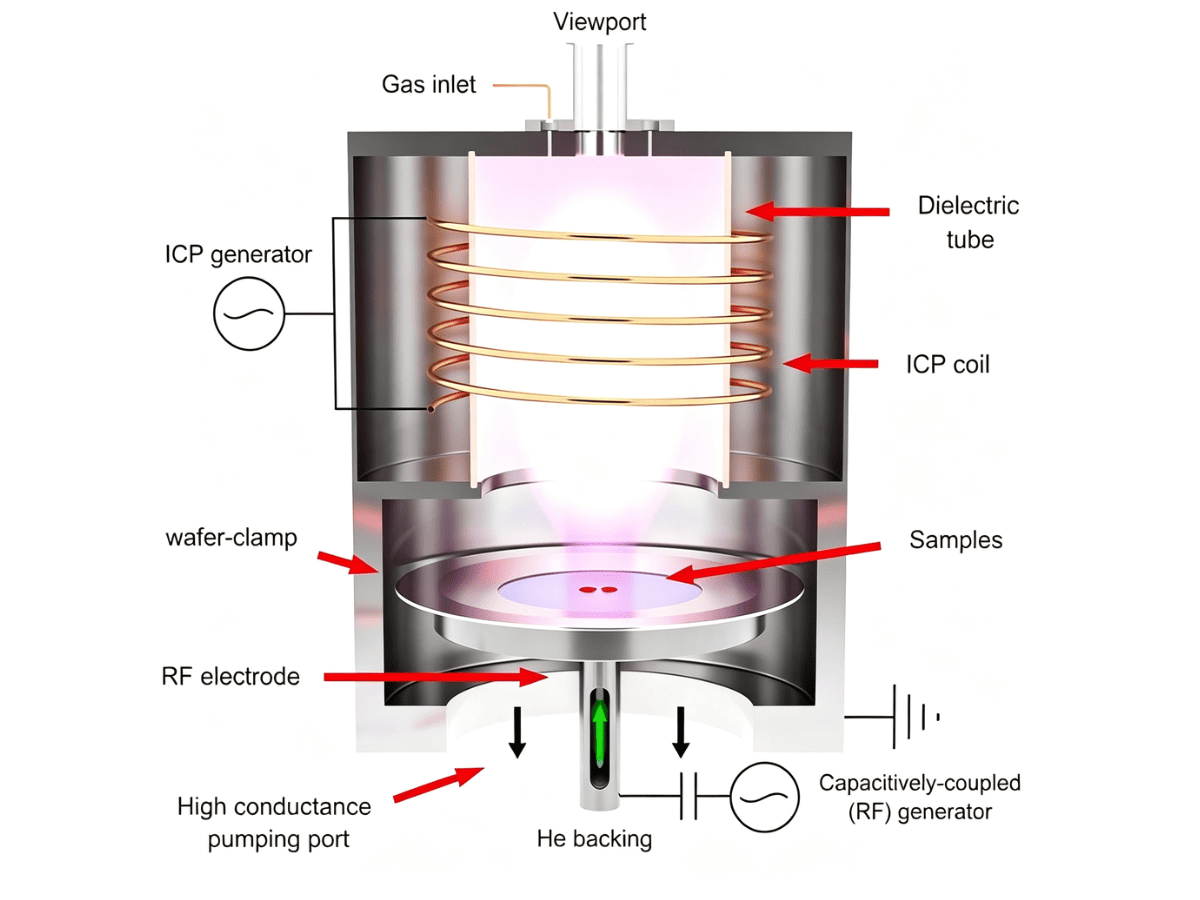

● Vichocheo vya ICP (plasma iliyounganishwa kwa njia ya kuchochea) - miundo ya chini na ya moja kwa moja ya plasma

● Vipuli vya CCP (vilivyounganishwa kwa uwezo) - haswa kwa tabaka za dielektriki kama SiO₂ na SiN

● Uchongaji wa ioni tendaji wa kina (DRIE) kwa TSV na MEMS

● Kipande cha semiconductor cha mchanganyiko – GaAs, InP, GaN – ambapo usafi na udhibiti wa mmomonyoko ni muhimu

● Ufungashaji wa hali ya juu – k.m., feniti ya kiwango cha wafer na michakato ya RDL inayohitaji upunguzaji safi na sare wa plasma

Mtiririko wa Utengenezaji - Kutoka Malighafi hadi Kifurushi cha Chumba cha Kusafisha

● Uchaguzi wa nyenzo - Uthibitisho unaoingia wa usafi, ukubwa wa chembe (kwa SiC), na msongamano.

● Uchakataji wa awali - Kugeuza na kusaga vibaya hadi umbo la karibu.

● Kusaga kwa usahihi - Kusaga kwa gurudumu la Diamond ili kufikia jiometri ya mwisho na ulaini.

● Kung'arisha - Kung'arisha kwa mitambo au kemikali ili kupata ukali unaohitajika wa uso.

● Mipako ya CVD (ikiwa inafaa) – Kwa grafiti iliyofunikwa, tunaweka safu ya SiC ya 100–200 µm yenye stoichiometry iliyodhibitiwa.

● Ukaguzi wa mwisho - CMM kwa vipimo, profilomita kwa ukali, na hadubini ya macho kwa kasoro.

● Usafi wa Ultrasonic - Huondoa mabaki yoyote ya chembe, ikifuatiwa na kukausha katika chumba safi cha Darasa la 100.

● Kifungashio kilichofungwa kwa njia ya ombwe – Mifuko miwili kwa ajili ya usafirishaji.

Uhakikisho wa Ubora - Tunaangalia Kila Kitu

Kila kundi hupitia orodha ya orodha kali ya kutolewa:

● Cheti cha usafi wa nyenzo (GDMS au ICPMS)

● Ripoti ya vipimo yenye vipimo muhimu vya utendaji kazi

● Wasifu wa ukali wa uso

● Unene na mshikamano wa mipako (kwa mifano iliyofunikwa) - tunatumia jaribio la kukwaruza na sehemu ya msalaba ya SEM kwenye sampuli wakilishi

● Ukaguzi wa kuona chini ya mwanga mkali kwa nyufa, mashimo, au viambatisho

● Idadi ya chembe baada ya kusafisha - tunatumia vihesabu vya chembe kioevu ili kuhakikisha chembe < 0.1/cm² > 0.1 µm

Maswali ya Kawaida kutoka kwa Wateja Wetu

Swali la 1: Ninapaswa kubadilisha pete ya ukingo mara ngapi?

J: Inategemea mapishi yako na kiwango cha nguvu. Katika uchongaji mzito wa fluorokaboni, pete ngumu za SiC zinaweza kudumu miezi 3-6 ya operesheni endelevu; pete za silikoni zinaweza kuhitaji kubadilishwa kila baada ya miezi 1-2. Tunapendekeza kufuatilia usawa wa kasi yako ya ukingo - unapoona mabadiliko ya > 5%, ni wakati wa kuangalia pete.

Swali la 2: Je, ninaweza kutumia pete ya grafiti iliyofunikwa katika kifaa cha kusaga ICP chenye msongamano mkubwa?

J: Ndiyo, lakini tu ikiwa mipako ni mnene na nene vya kutosha (tunapendekeza > µm 150). Katika hali kali sana, tungependekeza SiC ngumu badala yake - lakini kwa etchers nyingi za dielectric za 200 mm, grafiti iliyofunikwa hufanya kazi vizuri na inagharimu kidogo.

Q3: Je, mnatoa pete zenye pembe tofauti za ndani za bevel?

J: Hakika. Wasifu wa ukingo wa ndani huathiri kiunganishi cha plazma. Tunaweza kutumia ukingo ulionyooka, ukingo uliochanganyika, au ukingo uliopanuliwa - chochote kile mhandisi wako wa michakato anapendelea.

Q4: Vipi kuhusu utangamano wa chuck ya umemetuamo?

J: Pete zetu zimeundwa ili kukaa kwenye bega la chuck lenye nafasi iliyodhibitiwa (kawaida 0.2–0.5 mm) ili kuepuka kugongana. Tunaweza kurekebisha ulalo wa uso wa chini na ukali wa upande wa nyuma ili kuendana na mahitaji ya chuck yako ya kubana.

Swali la 5: Je, mnatoa pete za sampuli kwa ajili ya kufuzu?

J: Ndiyo. Mara nyingi tunatoa kundi dogo (vipande 2-5) kwa ajili ya majaribio ya kifaa. Ukishathibitisha utendaji, tunapima kiwango cha uzalishaji.

Kwa Nini Wahandisi wa Fab Wanaendelea Kurudi Semixlab

Sisi si wasambazaji wakubwa wa katalogi - sisi ni duka maalum linalozingatia matumizi muhimu ya mchakato. Timu yetu inajumuisha wahandisi wa zamani wa mchakato wa etch ambao wanaelewa jinsi kiwango cha drift in edge kinavyofanya kwa mavuno yako. Tunajibu haraka kwa RFQs, tunatoa nyakati za ushindani za uongozi (kawaida wiki 2-3 kwa ukubwa wa kawaida), na hatupunguzi usafi. Ikiwa unahitaji mfano wa moja kwa moja kwa muundo mpya wa chumba au usambazaji thabiti wa kila mwezi kwa mstari wa uzalishaji wa saa 24 kwa siku, tunaweza kuongeza ipasavyo.
