Kwa Nini Grafiti ya Usafi wa Juu Ni Muhimu kwa Udhibiti Kasoro wa SiC Epitaxy

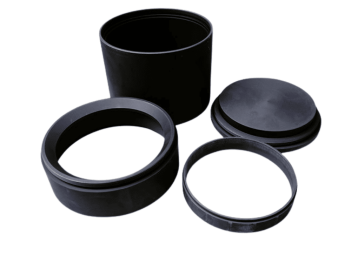

Ubora wa kaki ya silicon carbide (SiC) inayozalishwa huathiriwa na mabadiliko madogo hata katika mazingira ya ukuaji. Eneo ambalo wengi hawalizingatii ni grafiti iliyofunika mtambo. Inastahimili joto kali linalopatikana ndani ya mtambo huku ikiunga mkono na kuiweka kaki wakati wa epitaksi. Ikiwa grafiti ni chafu au imepangwa kwa njia isiyo ya kawaida, vipande vidogo vya nyenzo au mmenyuko usiohitajika vinaweza kuwekwa katika mchakato mzima wa ukuaji. Matatizo madogo kwenye uso wa grafiti yanaweza kuchanua na kuwa kasoro kubwa za kaki, na kusababisha kazi zaidi na mavuno ya chini kwa watengenezaji wa chip. Hivyo hali na usafi wa Kinasa cha grafiti ni suala muhimu zaidi kuliko wengi wangedhani.

Je, Usafi wa Grafiti Huathirije Masuala ya Chembe katika Vyumba vya Epitaxy?

Chembe ni kasoro ya wafer iliyoenea katika vyumba vya SiC epitaxy, na mara nyingi huhusisha grafiti katika mchakato huo. Sehemu za grafiti hukaa katika eneo la joto la mtambo wa SiC, zikibeba wafer na kuathiri mikondo ya joto. Kwa matumizi ya grafiti isiyo safi sana, uchafu mdogo, kama vile uchafu wa metali, majivu, au mabaki ya mchakato, yanaweza kutoka gesi kutoka kwa grafiti polepole baada ya muda wakati wa ukuaji wa halijoto ya juu. Uchafu uliotolewa gesi mara nyingi hauonekani kwenye chumba, lakini hatimaye huanguka kwenye uso wa wafer, au kuwa sehemu ya awamu ya gesi. Kwa mfano, katika matumizi moja, mtu maarufu alichagua grafiti ya daraja la chini kwa ajili ya kuokoa gharama. Ingawa hakuna matatizo yaliyoonekana wakati wa vipindi vifupi mwanzoni, baada ya mizunguko kadhaa ya Sic epitaxy , mashimo ya siri na madoa mabaya yalionekana kwenye uso wa wafer. Chanzo cha kasoro kama hizo kilifuatiliwa na chembe ndogo ndogo zilizotolewa kutoka kwa kishikilia grafiti au susceptor. Chembe hizo zingeingia kwenye chumba cha ukuaji na kutenda kama mbegu kwa njia isiyofaa. Msongamano usio sawa wa sehemu ya grafiti pia ungechangia kupasuka kwa sehemu kwenye uso wa sehemu wakati wa kupashwa joto, na kusababisha kumwaga chembe ndogo ndani ya chumba baada ya muda, ingawa sehemu hiyo inaweza kuonekana safi. Kwa hivyo, kufuatilia chanzo cha grafiti na historia yake ni kazi ya kawaida katika vitambaa ili kuepuka kasoro zinazohusiana na chembe. Grafiti yenye usafi wa hali ya juu yenye kiasi cha majivu kinachodhibitiwa kwa ujumla inahitajika, haswa kwa uzalishaji wa muda mrefu. Hesabu ya mizunguko ya joto ya sehemu pia hufuatiliwa kwani nyenzo zitamwaga chembe hata baada ya usindikaji mzuri wa awali. Pia, njia ya matengenezo ya sehemu za grafiti huathiri kasoro. Kwa mfano, taratibu kali za kusafisha zingeharibu uso wa grafiti na kusababisha nyufa ndogo. Njia inayopendelewa ni mchakato mpole, unaodhibitiwa wa kusafisha wenye mwingiliano mdogo wa kimwili na sehemu za grafiti. Kwa sababu za kiuchumi, kubadilisha sehemu hizo mapema kuliko ilivyotarajiwa kunaweza kuwa bora kuliko kushughulikia upotevu wa mavuno katika hatua za baadaye. Kwa kifupi, udhibiti wa uzalishaji wa chembe katika mchakato wa kawaida wa epitaksi ya SiC huzunguka maelezo madogo kuhusu ubora wa nyenzo na mbinu za utunzaji. Suala la ubora wa grafiti ndilo kiini cha jambo.

Mahitaji ya Nyenzo kwa Vipuri na Vizuizi vya Epitaxial vya SiC vya Hali ya Juu

Kwa epitaksi ya SiC, sehemu zilizo kwenye mtambo huo si zaidi ya 'kushikilia' wafer. Vihami, vibebaji vya grafiti na vipengele vya hotzone katika mtambo huo huathiri moja kwa moja ukuaji wa fuwele. Hii ndiyo sababu nyenzo hizo zinahitajika sana na dosari ndogo hatimaye itaonekana kama kasoro kwenye wafer. Utulivu mkubwa wa joto ni sharti la msingi. Sehemu hizo hupashwa joto hadi joto la juu sana kwa muda mrefu (wakati mwingine mizunguko ya joto/kupoeza inayojirudia). Nyenzo ambayo haiwezi kudumisha utulivu katika halijoto hizi itapotoka na hatimaye inaweza kupasuka. Mabadiliko madogo katika jiometri yanaweza kubadilisha kwa kiasi kikubwa mtiririko wa gesi na usambazaji wa joto na kusababisha ukuaji wa fuwele usio sawa kwenye uso wa wafer. Usafi ni jambo lingine muhimu. Michakato ya SiC ya hali ya juu inahitaji kiwango cha chini cha chuma na kiwango cha chini sana cha majivu katika vipengele vinavyotegemea grafiti. Wakati wa operesheni, metali ndogo zitatoka polepole kutoka kwenye sehemu hizo, uchafuzi unaweza kuenea kwenye chumba na kusababisha uchafuzi wa chembe au kasoro za fuwele za ndani. Katika baadhi ya fabs, hitilafu ya mrundikano wa nasibu imefuatiliwa kwa kundi moja la mtambo uliochafuliwa. Muundo wa uso ni sharti muhimu. Uso laini na tambarare utasaidia kupunguza kumwagika kwa chembe wakati wa mzunguko wa kupasha joto/kupoeza. Uso usio sare, au vinyweleo ndani ya muundo wa uso, utavunjika kila mara wakati wa operesheni na hivyo kutoa chanzo thabiti cha chembe ndani ya chumba. Ubora wa mipako pia ni sharti lingine muhimu. Vifuniko vingi vya hali ya juu hutumia mipako ya SiC kama safu ya ulinzi. Mipako lazima ishikamane vizuri na nyenzo ya msingi na lazima istahimili operesheni ya muda mrefu. Kuunganishwa vibaya na kutenganishwa kutaweka moja kwa moja grafiti ya msingi kwenye mazingira magumu ya mmenyuko. Mara nyingi tunaona hili katika matumizi halisi: kwa mfano, kitambaa cha wafer kinachofanya kazi kwa kundi refu la uzalishaji kitaona kiwango cha kasoro kinaongezeka kwa kasi baada ya mizunguko mia. Kukagua kifuniko kutaonyesha uchakavu mdogo wa mipako na mmomonyoko wa ukingo. Kubadilisha au kubadilisha sehemu kutarudisha kiwango cha kasoro kwenye kiwango kinachokubalika. Kuchagua nyenzo sahihi si tu kuhusu utendaji wa awali wa vipengele, bali pia uthabiti wa nyenzo katika mizunguko inayorudiwa.

Athari za Muundo wa Nafaka kwenye Uthabiti wa Joto katika Mifumo ya AIXTRON G10

Muundo wa chembe za grafiti ndani ya SiC yenye joto la juu Ukuaji wa Epitaxy Mfumo, kama vile AIXTRON G10, huathiri sana uthabiti wa joto. Hii inahusiana na mabadiliko ya vipimo, uhifadhi wa umbo, na mwitikio wa mzunguko wa joto. Grafiti si imara ya monolithic. Inajumuisha fuwele au nafaka nyingi. Fuwele za kibinafsi zinaweza kuwa na mwelekeo tofauti. Wakati kuna udhibiti duni wa ukubwa wa nafaka ndani ya sehemu ya grafiti, usambazaji usio sawa wa joto hutokea. Maeneo ya sehemu hupasha joto na kupoa kwa viwango tofauti. Hii husababisha msongo wa ndani kwa kiwango kidogo. Polepole baada ya muda msongo huu wa ndani husababisha mkunjo au upotoshaji katika sehemu kama vile susceptor au kibebaji cha wafer. Mchakato huu unatambulika kwa urahisi wakati wa uzalishaji. Kwa kawaida huonekana wakati mstari wa wafer unafanya kazi katika halijoto ya juu. Ubora wa wafer huanza kuteleza baada ya mamia ya mizunguko ya joto. Tofauti katika unene huongezeka, na kasoro za ukingo huanza kujitokeza mara kwa mara. Mara tu sehemu hizi zinapochunguzwa kwa kawaida huwa na dalili za mkunjo au uchovu wa nyenzo. Miundo mizuri ya nafaka yenye usambazaji wa fuwele uliodhibitiwa itakuwa na utulivu bora wa joto kuliko nafaka kubwa au miundo isiyo ya kawaida. Hii itasababisha uhamishaji wa joto sawa na kupunguza sehemu za msongo wa ndani. Kwa muundo sahihi wa nafaka, sehemu hizo zitastahimili kupinda hata kwa mamia ya mizunguko ya joto. Miundo mibaya au miundo ya nafaka iliyosambazwa vibaya husababisha sehemu dhaifu ndani ya sehemu hiyo, na kuruhusu mipasuko midogo na hatimaye kutolewa kwa chembe ndani ya chumba. Suala jingine muhimu la kuzingatia ni upinzani dhidi ya mshtuko wa joto. Kuna sehemu ambapo sehemu hiyo hupitia mabadiliko makubwa ya halijoto kama vile kupakia kwenye mtambo wa kuachilia au baada ya kuondolewa. Ikiwa kuna mipaka dhaifu kati ya nafaka basi mipasuko midogo inaweza kuunda kando ya mistari ya nafaka. Ingawa hii kwa kawaida haisababishi kushindwa kwa sehemu, inaruhusu udhaifu huu kuunda kwenye nyenzo, na kusababisha masuala ya uaminifu wa siku zijazo. Vitambaa vingi vya fabric hufuatilia maisha ya sehemu kwa saa zinazotumika, na idadi ya mizunguko ya joto na matibabu ya jumla ya joto. Sehemu zilizo na muundo mzuri wa nafaka zina maisha marefu, matokeo thabiti zaidi baada ya muda.

Kupunguza Uchafuzi wa Metali katika Vipengele vya Grafiti ya Usafi wa Juu

Mojawapo ya matatizo "yasiyoonekana" lakini muhimu katika sehemu yoyote ya grafiti, ikiwa ni pamoja na mchakato wa epitaksi ya SiC, ni uchafuzi wa metali. Hata chembe ndogo za metali katika sehemu ya grafiti zinaweza kuingia katika mchakato huo na kuwa chanzo cha kasoro ngumu kufuatilia katika mtambo wa epitaksi ya SiC kama vile AIXTRON G10. Metali kama hizo kwa kawaida hutokana na malighafi au hatua mbalimbali za usindikaji zinazohusika katika utengenezaji wa sehemu ya grafiti. Vipengele kama Chuma, Nikeli, Kalsiamu na Sodiamu ni vya kawaida na hubaki vimenaswa katika sehemu kubwa ya grafiti kwenye joto la kawaida, hata hivyo, katika halijoto ya juu ya mchakato inayotumika katika epitaksi ya SiC, vipengele hivi vinaweza kuhama. Metali hizi ndogo hatimaye zinaweza kutolewa gesi au kuhamia kwenye uso wakati wa mizunguko ya kupasha joto/kupoa mara kwa mara katika eneo la moto, yaani susceptor au mbebaji wa wafer yenyewe. Kesi ya kawaida itakuwa kama hii: fab huanza kundi la uzalishaji kwa kutumia sehemu mpya za grafiti. Wafer chache za kwanza ni sawa na hazionyeshi kasoro, lakini baada ya kipindi fulani, kasoro ndogo huanza kuonekana. Kwa kawaida huwa ni mashimo madogo, hitilafu za mrundikano wa nasibu, au matukio ya chembe yasiyoelezeka. Ni rahisi kushuku kimakosa mtiririko mbaya wa gesi au tukio la uchafuzi wakati wa kusafisha chumba. Lakini uchambuzi wa kina mara nyingi husababisha kutolewa polepole kwa metali ndogo kutoka kwa vipengele vya grafiti. Kudhibiti usafi wa grafiti ni mojawapo ya funguo. Kwa vipengele muhimu, grafiti iliyosafishwa kwa joto la juu yenye kiwango cha chini cha majivu hupendelewa kila wakati. Hatua hii ya utakaso huondoa mabaki mengi ya metali. Grafiti kama hiyo inaweza kuweka vipengele vimenaswa kwa muda mrefu hata chini ya mizunguko ya kupasha joto/kupoeza mara kwa mara. Ukaguzi unaoingia wa sehemu za grafiti pia ni muhimu sana katika baadhi ya vitambaa. Kujaribu makundi ya grafiti kwa mbinu kama vile ICP-OES au XRF kunaweza kuzuia kutumia sehemu zilizochafuliwa. Inaweza pia kuzuia kuchanganya sehemu kutoka vyanzo tofauti ndani ya mtiririko sawa wa mchakato. Mipako kama vile SiC au TaC pia husaidia kutatua tatizo kwa kutenda kama kizuizi kati ya sehemu ya grafiti na mazingira ya mchakato. Mradi tu mipako imewekwa vizuri na kuunganishwa na sehemu ya chini ya grafiti, itapunguza mwingiliano wa sehemu ya grafiti na mazingira ya mchakato. Mwisho lakini sio muhimu ni utunzaji na uhifadhi wa sehemu za grafiti. Sehemu za grafiti zinaweza kuchafuliwa wakati wa utunzaji kwa glavu chafu, vifaa au kwa kuhifadhiwa kwenye rafu isiyo safi. Uchafuzi huu wa uso unaweza kuingia kwenye tanuru wakati wa mzunguko wa joto. Ili kupunguza uchafuzi wa metali wa sehemu za grafiti, ni jumla ya juhudi nyingi ndogo. Nyenzo safi sana pamoja na mazoezi mazuri ya utunzaji na udhibiti mkali wa mchakato unahitajika.

Kwa Nini Mifumo ya Veeco EPIK Inahitaji Vifaa vya Grafiti vyenye Unyevu Mdogo Sana?

Sehemu za grafiti ndani ya jukwaa la Veeco EPIK Systems hupitia mojawapo ya hali ngumu zaidi za mchakato katika utengenezaji wa semiconductor. Hali za joto la juu, kemia kali ya gesi na mizunguko mirefu ya mchakato hupatikana na vipengele hivi. Grafiti yenye porosity ya chini sana kwa hivyo ni muhimu ili kudumisha uadilifu na usafi wa epitaksi ya SiC. Porosity inahusu pores ndogo za ndani zilizopo ndani ya mwili wa grafiti yenyewe. Licha ya uso laini kabisa, pores za ndani zinaweza kuwepo, gesi za mchakato wa kunasa, mabaki na kemia ya kusafisha. Porosity ya juu inamaanisha ujazo zaidi wa ndani wa kunasa, ambapo baada ya mfiduo wa joto la juu, nyenzo zinaweza kutolewa polepole. Kuondoa gesi hii sio mstari kila wakati na kunaweza kusababisha kupasuka, na kufanya mchakato kuwa mgumu kudhibiti. Katika epitaksi ya SiC, hii ni hatari sana. Gesi zinapotolewa kutoka kwenye mwili wa grafiti zinaweza kuingizwa kwenye mtiririko wa gesi ndani ya chumba cha epitaksi, na kuchangia chembe zisizohitajika. Chembe zitaingia kwenye uso wa wafer, na kuathiri ukuaji wa fuwele na zinaweza kusababisha kasoro zisizotarajiwa kama vile mashimo yasiyotarajiwa, msuguano wa uso au tofauti za ndani katika unene wa wafer. Hali ya kawaida inayopatikana ni katika njia za uzalishaji ambapo kitambaa safi hupokea sehemu mpya za grafiti kwa mfumo wa EPIK. Matokeo ya awali yanaweza kukubalika, hata hivyo kadri mizunguko ya joto inavyojirudia, viwango vya kasoro vinaweza kuongezeka na ukaguzi wa treni ya mchakato ikijumuisha mistari ya gesi, vali na hatua za mchakato wa kusafisha huenda usionyeshe chochote dhahiri. Mara nyingi hufunuliwa kuwa mhusika ni grafiti yenye porosity ndogo ndani ya eneo la halijoto ya juu. Uteuzi wa grafiti yenye porosity ndogo sana hupunguza hatari hii kwa kupunguza ujazo wa ndani ambapo spishi zilizonaswa zinaweza kufichwa, kupunguza uwezekano wa kutolewa kwa gesi ghafla zinapopashwa joto. Pia inahusishwa na uadilifu bora wa mitambo. Muundo mzito wa grafiti yenye porosity ndogo sana kwa kawaida hutoa upinzani ulioongezeka dhidi ya kupasuka grafiti inapopitia mzunguko wa joto unaorudiwa. Zaidi ya hayo, nyuso zenye porosity ndogo huongeza uadilifu ulioimarishwa wa mipako. Wakati SiC au nyenzo zingine zinazokataa zimepakwa kwenye nyuso hizi za grafiti, hushikamana vyema na uso usio na porosity nyingi. Hii inawezekana kutokana na ukaribu ulioongezeka wa uhusiano kati ya nyenzo zilizofunikwa na grafiti, ambayo huongeza uimara na maisha marefu ya mipako na uwezo wake wa kung'oa au kung'oka. Hatimaye, uteuzi wa grafiti yenye porosity ya chini sana katika hali ya utengenezaji wa kila siku, ingawa ni sifa ya nyenzo, hutoa faida ya moja kwa moja katika kufikia matokeo thabiti, safi, na yanayotabirika ya wafer ndani ya michakato ya hali ya juu ya SiC epitaxy.
